ZygoteInit-SystemServer的启动

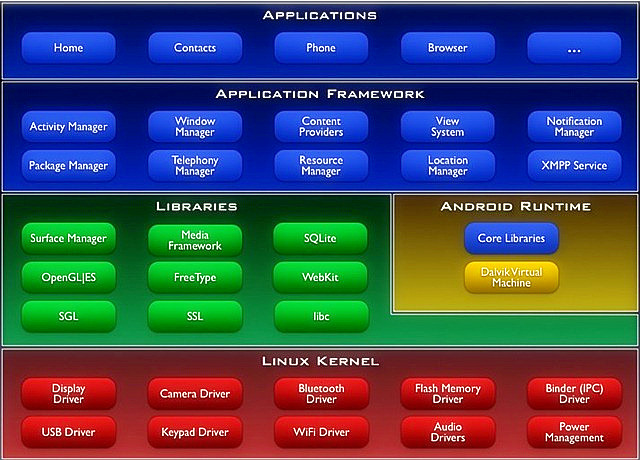

android 系统大致可以分为四层，由下往上分别为：

  • Linux kernel 内核层，android 系统版本基于的Linux 内核版本不尽相同
  • Libraries 层，这一层提供动态链接库（也叫共享库）、Android 运行时库、Dalvik 虚拟机等。从编程语言来看，这一层大部分都是 C或C++ 写的，所以也可以简单把这一层看成 Native 层
  • Framework 层，这一层大部分都是 Java 语言编写。它是 Android 平台上 Java 世界的基石。
  • Application 层，和用户直接交互的就是这些应用程序，他们都是 Java 开发。

android_framework

通过上面架构图可以可知，Android Runtime 处于Linux 和 framework 层之间，而 Java 的运行环境依赖于 Java 虚拟机，所以 AndroidRuntime 对于 android 系统非常重要。Init 进程是 Linux 环境下非常重要的一个进程，而 Zygote 进程的运行又需要依赖 Java 环境，并且在 Java 环境下其他应用进程都需要 Zygote 进程 frok出来，所以在 init 启动 Zygote 进程之后，初始化 Zygote 进程之前，会先进行 AndroidRuntime 的启动和环境准备。

init 进程

init 是 Linux 系统中用户空间的第一个重要的进程，在android 系统中， 它的进程号是 1。init 程序并不是一个源文件组成的，而是由一组源代码的目标文件链接而成，这些文件目录位置为：/system/core/init/

主要负责：

  1. 文件系统的挂载，如 /sys、/dev、/proc 等目录
  2. 初始化属性，提供 property service(属性服务) 管理 Android 系统中的属性
  3. 处理配置文件命令（加载、解析）（主要是 init.rc 脚本文件)
  4. 性能分析和执行其他进程。

init 进程的入口是 init.c 文件的 main 函数，主要工作：

  1. 文件系统挂载、klog 初始化、初始化信号量。
  2. 加载并解析 init.rc 以及 与硬件平台相关的配置文件（如 init.xxx.rc)，在此阶段，也会解析 service。
  3. 执行各个阶段的动作，创建 zygote 的工作就是在其中某个阶段完成。
  4. 调用 property_init 初始化属性相关的资源，并通过 property_start_service 启动属性服务。
  5. init 进入一个无限循环，然后等待响应。

ZygoteInit 启动流程

zygote 本身是一个与启动、内核等无关 Native 的应用程序,它是 Java 世界的开创者。它是由 init 进程在解析 init.rc 文件中的配置创建的。zygote 最初的名字叫 “app_process”，这个名字是在 Android.mk 文件中指定，在运行中，app_process 通过 linux 下的 pctrl 系统调用将自己的名字换成了 zygote

在 Java 中，不同虚拟机实例会为不同的应用分配不同的内存。如果 Android 应用要尽可能快地启动，但如果 Android 系统为每一个应用启动不同的 Dalvik 虚拟机实例，就会消耗大量的内存以及空间。因此，为了克服这个问题，Android 系统创造了 “Zygote”。 zygote 让 Dalvik 虚拟机共享代码、低内存占用以及最小的启动时间成为可能。

zygote 进程由 init 进程 fork 而来， 在init.rc 里面指定启动参数如下：

1
2
#init.rc
service zygote /system/bin/app_process -Xzygote /system/bin --zygote --start-system-server

zygote 的原型 app_process 对应源文件为：app_main.cpp，其中入口是main 函数，代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
int main(int argc, const char* const argv[])
{

	// AppRuntime 继承自 AndroidRuntime
    AppRuntime runtime;
    .....

    if (niceName && *niceName) {
        setArgv0(argv0, niceName);
        // 设置进程名称
        set_process_name(niceName);
    }

    runtime.mParentDir = parentDir;

    if (zygote) { // 如果 zygote变量有值并等于 ‘--Zygote’,那么调用 runtime.start()函数的参数为 “com.android.internal.os.ZygoteInit”
        runtime.start("com.android.internal.os.ZygoteInit",
                startSystemServer ? "start-system-server" : "");
    } else if (className) {
        // Remainder of args get passed to startup class main()
        runtime.mClassName = className;
        runtime.mArgC = argc - i;
        runtime.mArgV = argv + i;
        runtime.start("com.android.internal.os.RuntimeInit",
                application ? "application" : "tool");
    } else {
        fprintf(stderr, "Error: no class name or --zygote supplied.\n");
        app_usage();
        LOG_ALWAYS_FATAL("app_process: no class name or --zygote supplied.");
        return 10;
    }
}

AppRuntime 分析

AppRuntime 是从 AndroidRuntime 类派生的，AppRuntime 声明和实现在 app_main.cpp 中，重载了 onStarted，onZygoteInit 和 onExit 函数。其中 AndroidRuntime:: start(const char* className, const bool startSystemServer) 函数做了几件事情：

  1. 创建虚拟机 startVm
  2. 注册 JNI 函数 startReg
  3. 通过 JNI 调用 Java 函数，进入 Java 世界 env->CallStaticVoidMethod

代码如下

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
void AndroidRuntime::start(const char*className, const bool startSystemServer)
{
    //className的值是"com.android.internal.os.ZygoteInit"
    //startSystemServer的值是true
    char*slashClassName = NULL;
    char*cp;
   JNIEnv* env;
    blockSigpipe();//处理SIGPIPE信号
     ......

    constchar* rootDir = getenv("ANDROID_ROOT");
if (rootDir == NULL) {
//如果环境变量中没有ANDROID_ROOT,则新增该变量，并设置值为“/system"
       rootDir = “/system";
        ......
       setenv("ANDROID_ROOT", rootDir, 1);
    }

    //① 创建虚拟机
    if(startVm(&mJavaVM, &env) != 0)
        goto bail;

     //②注册JNI函数
    if(startReg(env) < 0) {
        goto bail;
      }

    jclassstringClass;
   jobjectArray strArray;
   jstring classNameStr;
   jstring startSystemServerStr;

   stringClass = env->FindClass("java/lang/String");
    //创建一个有两个元素的String数组，即Java代码 String strArray[] = new String[2]
   strArray = env->NewObjectArray(2, stringClass, NULL);

  classNameStr = env->NewStringUTF(className);
   //设置第一个元素为"com.android.internal.os.ZygoteInit"
   env->SetObjectArrayElement(strArray, 0, classNameStr);
   startSystemServerStr = env->NewStringUTF(startSystemServer ?
                                                "true" : "false");
   //设置第二个元素为"true"，注意这两个元素都是String类型，即字符串。
   env->SetObjectArrayElement(strArray, 1, startSystemServerStr);

    jclassstartClass;
   jmethodID startMeth;

   slashClassName = strdup(className);
   /*
     将字符串“com.android.internal.os.ZygoteInit”中的“. ”换成“/”，
     这样就变成了“com/android/internal/os/ZygoteInit”,这个名字符合JNI规范，
     我们可将其简称为ZygoteInit类。
   */
    for(cp = slashClassName; *cp != '\0'; cp++)
        if(*cp == '.')
           *cp = '/';

   startClass = env->FindClass(slashClassName);
    ......
    //找到ZygoteInit类的static main函数的jMethodId。
   startMeth = env->GetStaticMethodID(startClass, "main",
                                             "([Ljava/lang/String;)V");
     ......
     /*
        ③通过JNI调用Java函数，注意调用的函数是main，所属的类是
          com.android.internal.os.ZygoteInit，传递的参数是
          “com.android.internal.os.ZygoteInit true”，
          调用ZygoteInit的main函数后，Zygote便进入了Java世界！
          也就是说，Zygote是开创Android系统中Java世界的盘古。
     */
      env->CallStaticVoidMethod(startClass,startMeth, strArray);
    //Zygote退出，在正常情况下，Zygote不需要退出。
    if(mJavaVM->DetachCurrentThread() != JNI_OK)
       LOGW("Warning: unable to detach main thread\n");
    if(mJavaVM->DestroyJavaVM() != 0)
       LOGW("Warning: VM did not shut down cleanly\n");

bail:
   free(slashClassName);
}

ZygoteInit 分析

根据上面的分析 ZygoteInit 的main 函数最终 由env->CallStaticVoidMethod 调用得到执行的，也就是从这里开始，通过 zygote 进入了 Java 世界。

在 ZygoteInit 的 main 函数中，主要做了以下几件事情：

  1. 注册 zygote 用的 socket registerZygoteSocket()
  2. 预加载类和资源 preloadClasses()、preloadResources()
  3. 启动 system_sever 进程
  4. 调用 runSelectLoopMode 函数，进入等待socket 连接和 sokcet 消息处理

代码如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
public static void main(String argv[]){
    try{
        SamplingProfilerIntegration.start();
        // 1. 注册zygote用的socket. 基于AF_UNIX类型，是一个本机socket
        registerZygoteSocket();
        // 2. 预加载类和资源
        preloadClasses();
        preloadResources();
        ......
        // 强制执行一次垃圾回收
        gc();

        if(argv[1].equals("true")){
            startSystemServer(); // 3. 启动system_server进程。该进程是framework的核心。
        } else if(!argv[1].equals("false")){
            throw new RuntimeException(argv[0] + USAGE_STRING);
        }

        if(ZYGOTE_FORK_MODE){
            runForkMode();
        } else {
            runSelectLoopMode(); // 4. zygote调用这个函数，进入等待唤醒的状态
        }
        closeServerSocket();
    } catch(MethodAndArgsCaller caller){
        caller.run(); //5.很重要的caller run函数，以后分析
    } catch(RuntimeException ex){
        closeServerSocket();
        throw ex;
    }
    ......
}

1、注册socket，建立 IPC 通信服务端—— registerZygoteSocket

Zygote以及系统中其他程序的通信没有使用Binder，而是采用了基于AF_UNIX类型的Socket。registerZygoteSocket函数的使命正是建立这个Socket。代码如下所示：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
private static void registerZygoteSocket() {
    if(sServerSocket == null) {
        intfileDesc;
        try{
           //从环境变量中获取Socket的fd，还记得第3章init中介绍的zygote是如何启动的吗？
//这个环境变量由execv传入。
          String env = System.getenv(ANDROID_SOCKET_ENV);
          fileDesc = Integer.parseInt(env);
       }
       try{
         //创建服务端Socket，这个Socket将listen并accept Client
         sServerSocket= new LocalServerSocket(createFileDescriptor(fileDesc));
       }
       }
}

2、预加载类和资源

preloadClasses 方法就是根据 preloaded-classes 文件中的预加载类信息去加载类。

preloaded-classes 文件由framework/base/tools/preload工具生成，它需要判断每个类加载的时间是否大于1250微秒，超过这个时间的类就会被写到preload-classes文件中，最后由zygote预加载。

preloadClass函数的执行时间比较长，这是导致Android系统启动慢的原因之一。对这一块可以做一些优化，但优化是基于对整个系统有比较深入了解才能实现的。

preloadResources 和preloadClass类似，它主要是加载framework-res.apk中的资源。

3、启动system_server

startSystemServer。这个函数会创建Java世界中系统Service所驻留的进程system_server，该进程是framework的核心。如果它死了，就会导致zygote自杀。

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
private static boolean startSystemServer()
           throws MethodAndArgsCaller, RuntimeException {
        //设置参数
       String args[] = {
            "--setuid=1000",//uid和gid等设置
           "--setgid=1000",
            "--setgroups=1001,1002,1003,1004,1005,1006,1007,1008,1009,1010,
                            3001,3002,3003",
           "--capabilities=130104352,130104352",
           "--runtime-init",
           "--nice-name=system_server", //进程名，叫system_server
           "com.android.server.SystemServer", //启动的类名
        };
       ZygoteConnection.Arguments parsedArgs = null;
       int pid;
       try {
          //把上面字符串数组参数转换成Arguments对象。具体内容请读者自行分析。
           parsedArgs = new ZygoteConnection.Arguments(args);
           int debugFlags = parsedArgs.debugFlags;
          //fork一个子进程，看来，这个子进程就是system_server进程。
           pid = Zygote.forkSystemServer(
                    parsedArgs.uid,parsedArgs.gid,
                    parsedArgs.gids,debugFlags, null);
        }catch (IllegalArgumentException ex) {
           throw new RuntimeException(ex);
        }
     /*
      关于fork的知识，请读者务花些时间去研究。如果对fork具体实现还感兴趣，可参考
     《Linux内核源代码情景分析》一书。（该书由浙江大学出版社出版，作者为毛德操、胡希明）
      下面代码中，如果pid为零，则表示处于子进程中，也就是处于system_server进程中。
     */
        if(pid == 0) {
         //① system_server进程的工作
           handleSystemServerProcess(parsedArgs);
        }
       //zygote返回true
       return true;
    }

4、 有求必应之等待请求——runSelectLoopMode

当Zygote从startSystemServer返回后，将进入第四个关键函数：runSelectLoopMode。前面，在第一个关键点registerZygoteSocket中注册了一个用于IPC的Socket，不过那时还没有地方用到它。它的用途将在这个runSelectLoopMode中体现出来，请看下面的代码：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
private static void runSelectLoopMode()
throws MethodAndArgsCaller {
       ArrayList<FileDescriptor> fds = new ArrayList();
       ArrayList<ZygoteConnection> peers = new ArrayList();
       FileDescriptor[] fdArray = new FileDescriptor[4];
      //sServerSocket是我们先前在registerZygoteSocket建立的Socket
       fds.add(sServerSocket.getFileDescriptor());
       peers.add(null);

       int loopCount = GC_LOOP_COUNT;
       while (true) {
           int index;
             try {
               fdArray = fds.toArray(fdArray);
        /*
          selectReadable内部调用select，使用多路复用I/O模型。
          当有客户端连接或有数据时，则selectReadable就会返回。
        */
              index = selectReadable(fdArray);
           }
          else if (index == 0) {
             //如有一个客户端连接上，请注意客户端在Zygote的代表是ZygoteConnection
               ZygoteConnection newPeer = acceptCommandPeer();
               peers.add(newPeer);
               fds.add(newPeer.getFileDesciptor());
           } else {
               boolean done;
              //客户端发送了请求，peers.get返回的是ZygoteConnection
             //后续处理将交给ZygoteConnection的runOnce函数完成。
               done = peers.get(index).runOnce();
        }
    }

runSelectLoopMode比较简单，就是：

  • 处理客户连接和客户请求。其中客户在Zygote中用ZygoteConnection对象来表示。
  • 客户的请求由ZygoteConnection的runOnce来处理。

zygote 创建Java 世界总结

  1. 创建 AppRuntime 对象，调用它的 start 方法
  2. 调用 startVm 创建 Java 虚拟机，然后调用 startReg 来注册 JNI 函数。
  3. 通过 JNI CallStaticVoidMethod 调用 com.android.internal.os.ZygoteInit 类的main 函数，进入 Java 世界。
  4. 调用 registerZygoteSocket 。通过 这个函数，可以响应子孙进程的请求，同时调用 preloadClasses 和 preloadResources 预加载类和系统资源
  5. 通过 startSystemServer 分裂一个子进程 system_server
  6. 调用 runSelectLoopMode 进入 等待唤醒

SystemServer 启动流程

由上面的 zygote 启动初始化流程可知， SystemServer 是由 Zygote.forkSystemServer 函数通过系统调用 fork 出来的。

在 SystemServer 进程fork 成功后，便进入 handleSystemServerProcess(parseArgs) 函数，从此便进入 system_server 进程，执行相关初始化工作，并且调用 Java 世界的 com.android.server.SystemServer 。

接下来根据源码做进一步分析：

ZygoteInit.handleSystemServerProcess

1
2
3
4
5
6
7
8
9
10
11
private static void handleSystemServerProcess(
       ZygoteConnection.ArgumentsparsedArgs)
      throws ZygoteInit.MethodAndArgsCaller {
        //关闭从Zygote那里继承下来的Socket。
        closeServerSocket();
      //设置SS进程的一些参数。
        setCapabilities(parsedArgs.permittedCapabilities,
                   parsedArgs.effectiveCapabilities);
        //调用ZygoteInit函数。
        RuntimeInit.zygoteInit(parsedArgs.remainingArgs);
  }

RuntimeInit.java

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
public static final void zygoteInit(String[]argv)
           throws ZygoteInit.MethodAndArgsCaller {
     //做一些常规初始化
     commonInit();
     //①native层的初始化。
    zygoteInitNative();
     intcurArg = 0;
     for (/* curArg */ ; curArg < argv.length; curArg++) {
           String arg = argv[curArg];

           if (arg.equals("--")) {
               curArg++;
               break;
           } else if (!arg.startsWith("--")) {
               break;
           } else if (arg.startsWith("--nice-name=")) {
               String niceName = arg.substring(arg.indexOf('=') + 1);
               //设置进程名为niceName，也就是"system_server"
               Process.setArgV0(niceName);
           }
        }
       //startClass名为"com.android.server.SystemServer"
       String startClass = argv[curArg++];
       String[] startArgs = new String[argv.length - curArg];
       System.arraycopy(argv, curArg, startArgs, 0, startArgs.length);
       //②调用startClass，也就是com.android.server.SystemServer类的main函数。
       invokeStaticMain(startClass, startArgs);
}

SystemServer调用了zygoteInitNative后，将与Binder通信系统建立联系，这样SystemServer就可以使用Binder了。zygoteInitNative中调用了onZygoteInit()

1
2
3
4
5
6
virtual void onZygoteInit(){
    sp<ProcessState> proc = ProcessState::self();
    if(proc->supportsProcesses()){
        proc->startThreadPool(); // 启动一个线程，用于Binder通信
    }
}

invokeStaticMain 函数

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
private static void invokeStaticMain(String className, String[] argv) throws ZygoteInit.MethodAndArgsCaller {
    // 参数传入，className = "com.android.server.SystemServer"
    ......
    Method m;
    try{
        m = cl.getMethod("main", new Class[] { String[].class }); // 找到com.android.server.SystemServer类的main函数
    } catch(NoSuchMethodException ex){
        ......
    } catch(SecurityException ex){
        ......
    }

    ......
    throw new ZygoteInit.MethodAndArgsCaller(m, argv); // 主动抛出一个异常
}

invokeStaticMain竟然抛出了一个异常，它是在哪里被截获呢？是在ZygoteInit的main函数中。请看这段代码：

注意：我们所在的进程是system_server。

1
2
3
4
5
6
7
8
if (argv[1].equals("true")) {
     //SS进程中，抛出一个异常MethodAndArgsCaller
    startSystemServer();
     ......
    catch(MethodAndArgsCaller caller) {
     //被截获，调用caller的run函数
      caller.run();
  }

为什么要主动抛出这样一个异常来执行main函数呢？

《深入理解Android 卷I》中是这样解释的：这个调用是在ZygoteInit.main中，相当于Native的main函数，也即入口函数，位于堆栈的顶层。如果不采用抛异常的方式，而是在invokeStaticMain那调用，则会浪费之前函数调用所占用的一些调用堆栈。

java 世界的 SystemServer

从上面的分析可知，在 invokeStaticMain 方法抛出异常后，然后在 ZygoteInit.main 中捕获异常，然后调用 MethodAndArgsCaller.run 函数，最终通过反射调用到 com.android.server.SystemServer类的main函数

下面将对 SystemServer 流程展开分析

main 函数

1
2
3
4
5
6
7
public static void main(String[] args) {
   ......
    //加载libandroid_servers.so
   System.loadLibrary("android_servers");
  //调用native的init1函数。
  init1(args);
}

在 main 函数中主要做两件事情：

1、加载 libandroid_servers.so 动态库，这个库所包含的源码文件在文件夹framework/base/services/jni下

2、调用native的init1函数。

init1是native函数，在com_android_server_SystemServer.cpp中实现。

com_android_server_SystemServer.cpp

1
2
3
4
5
6
extern "C" int system_init();

static voidandroid_server_SystemServer_init1(JNIEnv* env, jobject clazz)
{
   system_init();//调用另外一个函数。
}

system_init的实现在system_init.cpp中，它的代码如下所示：
system_init.cpp

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
extern "C" status_t system_init()
{
   //下面这些调用和Binder有关，我们会在第6章中讲述，这里先不必管它。
   sp<ProcessState> proc(ProcessState::self());
   sp<IServiceManager> sm = defaultServiceManager();

    sp<GrimReaper>grim = new GrimReaper();
   sm->asBinder()->linkToDeath(grim, grim.get(), 0);
    charpropBuf[PROPERTY_VALUE_MAX];
   property_get("system_init.startsurfaceflinger", propBuf,"1");
    if(strcmp(propBuf, "1") == 0) {
        //SurfaceFlinger服务在system_server进程创建
       SurfaceFlinger::instantiate();
    }

     ......

    //调用com.android.server.SystemServer类的init2函数
   AndroidRuntime* runtime = AndroidRuntime::getRuntime();
   runtime->callStatic("com/android/server/SystemServer","init2");

//下面这几个函数调用和Binder通信有关，具体内容在第6章中介绍。
    if (proc->supportsProcesses()) {
        ProcessState::self()->startThreadPool();
       //调用joinThreadPool后，当前线程也加入到Binder通信的大潮中
       IPCThreadState::self()->joinThreadPool();
       }
    returnNO_ERROR;
}

init1函数创建了一些系统服务，然后把调用线程加入Binder通信中。不过其间还通过JNI调用了com.android.server.SystemServer类的init2函数，下面就来看看这个init2函数。

init2在Java层，代码在SystemServer.java中，如下所示：
SystemServer.java

1
2
3
4
5
public static final void init2() {
   Threadthr = new ServerThread();
   thr.setName("android.server.ServerThread");
   thr.start();//启动一个ServerThread
}

启动了一个ServerThread线程。请直接看它的run函数。

在run 函数中，主要启动 系统线程、AMS、WMS、PMS 等各种service

SystemServer 总结

  1. ZygoteInit 调用 startSystemServer 创建 system_server 进程
  2. SystemServer 调用 handleSystemServerProcess 完成自己的使命
  3. handleSystemServerProcess 抛出异常，最终调用com.android.server.SystemServer的main函数。
  4. main函数加载libandroid_server.so并调用native的init1函数。
  5. init1函数通过JNI调用com.android.server.SystemServer类的init2函数。init2函数创建一个线程，用于加载各种service。
  6. init1函数最终加入到Binder通信系统。

Zygote 的分裂

在 zygote fork 出 system_server 进程后，就通过 runSelectLoopMode 等待来自客户端的消息请求。接下来以启动Hom界面 作为分析案例。

在Application Framework层的ActivityManagerService准备就绪后，就会通知各个模块，继续执行上层应用

ServerThread

1
2
3
ActivityManagerService.self().systemReady(new Runnable() {
	....
});

ActivityManagerService.AThread

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
public void systemReady(final Runnable goingCallback) {
	synchronized(this) {
		....

		 // Start up initial activity.
            mBooting = true;

       try {
            if (AppGlobals.getPackageManager().hasSystemUidErrors()) {
                 Message msg = Message.obtain();
                 msg.what = SHOW_UID_ERROR_MSG;
                 mHandler.sendMessage(msg);
             }
          } catch (RemoteException e) {
       }
        // 调用 ActiviytStack.resumeTopActivityLocked 方法，准备启动 Lanucher 界面
        mMainStack.resumeTopActivityLocked(null);
	}
}


ActivityStack.resumeTopActivityLocked

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
final boolean resumeTopActivityLocked(ActivityRecord prev) {
	// Find the first activity that is not finishing.
	ActivityRecord next = topRunningActivityLocked(null);

	// Remember how we'll process this pause/resume situation, and ensure
	// that the state is reset however we wind up proceeding.
	final boolean userLeaving = mUserLeaving;
	mUserLeaving = false;

	if (next == null) {
		// There are no more activities!  Let's just start up the
		// Launcher...
		if (mMainStack) {
		// 启动 Launcher
			return mService.startHomeActivityLocked();
		}
	}
	....
}

在SystemServer 启动完成后，然后就启动一个 Home 应用程序，也即 Lanucher 。其中 Lanucher 在启动的过程中，会请求 PackageManagerService 返回已经安装的的应用程序信息，并将这些应用程序封装成一个快捷图标列表显示在系统屏幕上，这样用用便可以通过点击快捷图标来启动相应的应用程序。

总结系统启动流程

  1. 启动电源以及系统启用

    当按下电源时，引导芯片代码开始从预定义地方（固化ROM）开始执行，加载引导程序 BootLoader 到 RAM，然后执行。

  2. 引导程序BootLoader

    引导程序 BootLoader 时Android 系统启动前的一个小程序，类似 BIOS，通过引导程序可以将系统引导加载到 RAM中拉起来运行。

  3. Linux 启动内核

    Linux 启动后会加载驱动、挂载根目录、计划表等等，但完成系统的设置后，会启动 第一个进程 init 进程，并查找加载 init.rc 文件。

  4. init进程

    init 会进行相关初始化运行，并且fork Zygote进程，然后根据 init.rc 运行 app_process, 并携带 “–zygote” 和 “–startSystemServer” 参数。

    AndroidRuntime.cpp::start() 里将启动 JavaVM，并且注册所有 framework 相关系统 JNI 接口。

    通过 CallStaticVoidMethod 调用 ZygoteInit.java::main() 函数初始化进入到 Java 世界。

  5. Zygote进程启动

    创建 JavaVM 并且注册 JNI 接口，创建 服务端 Socket，预加载常用Java 类库，以及系统的 resource 资源，同时GC 清理内存空间，启动 SystemServer，然后进入 selectSocketLoopMode 等待socket 客户端的消息连接和处理。

  6. SystemServer 进程启动

    启动 Binder 线程池和 SystemServiceManager，并启动各种系统服务。

  7. Lanucher 启动

    被 SystemServer 进程启动的ActivityManagerService 会启动 Launcher, Launcher启动后会将已经安装的应用程序的快捷图标显示到界面上。

资料来源：

https://www.cnblogs.com/lao-liang/p/5067312.html

https://www.cnblogs.com/samchen2009/p/3294713.html

赏

谢谢你请我吃糖果

扫一扫，分享到微信

微信分享二维码

tag:

    缺失模块。
    1、请确保node版本大于6.2
    2、在博客根目录（注意不是yilia根目录）执行以下命令：
    npm i hexo-generator-json-content --save

    3、在根目录_config.yml里添加配置：

      jsonContent:
    meta: false
    pages: false
    posts:
      title: true
      date: true
      path: true
      text: false
      raw: false
      content: false
      slug: false
      updated: false
      comments: false
      link: false
      permalink: false
      excerpt: false
      categories: false
      tags: true

很惭愧<br><br>只做了一点微小的工作<br>谢谢大家
