Framework 之 Zygote

2019-09-20

本章节学习关于 Zygote 的内容知识

一、Zygote 的作用是是什么？

启动 SystemServer (通过Zygote 来启动，可以继承Zygote 的准备好部分资源，包括常用类，JNI函数、主题资源、共享库，从Zygote 继承过来不需要再重新加载)
孵化应用进程
创建DVM (Dalvik 虚拟机) 和 ART

加载常用类、JNI函数、主题资源、共享库

zygote 启动之前的步骤：进程启动->准备工作->SocketLoop

二、Zygote 的启动流程

2.1、进程是怎么启动的？

系统启动之后，第一个进程为 init 进程，init 进程启动后加加载 init.rc 配置文件。init.rc 配置文件中定义了需要启动的服务，如 Zygote，SystemManager 服务。init 进程加载配置后，通过 fork + execve 系统调用。

init.rc 启动配置

service zygote /system/bin/app_process -Xzygote /system/bin --zygote --start-system-server
class main
socket zygote stream 660 root system
onrestart write /sys/android_power/request_state wake
onrestart write /sys/power/state on
onrestart restart media
onrestart restart netd
writepid /dev/cpuset/foreground/tasks

配置分析：

service zygote 表示要启动的系统服务

因为进程的启动是通过 fork+execve 系统调用，需要传一个可执行程序路径+参数

则 /system/bin/app_process 表示 可执行程序路径

-Xzygote /system/bin --zygote --start-system-server 表示参数

进程的启动方式有两种

fork + handle
fork + execve

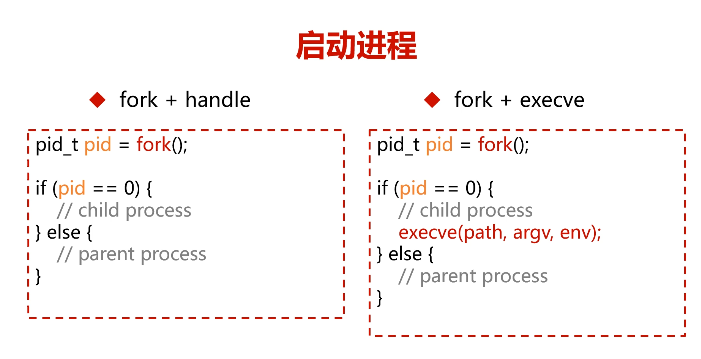

zygote-1

两种方式都是通过 fork() 函数调用创建子进程，该函数被调用一次，但返回两次。其中一次返是子进程的返回，值为0；另一次返回是父进程返回，值为新进程（子进程）的id。将子进程id返回给父进程的理由是：因为一个进程的子进程可以多于一个，没有一个函数使一个进程可以获得其所有子进程的进程id。

对应子进程来说，之所以 fork 返回0给它，是因为它随时可以调用 getpid() 来获取自己的pid；也可以调用 getppid() 来获取父进程的id。

fork之后，操作系统会复制一个与父进程完全相同的子进程，虽说是父子关系，但是在操作系统看来，他们更像兄弟关系，这2个进程共享代码空间，但是数据空间是相互独立的，子进程数据空间中的内容是父进程的完整拷贝，指令指针也完全相同，子进程拥有父进程当前运行到的位置

（两进程的程序计数器pc值相同，也就是说，子进程是从fork返回处开始执行的），但有一点不同，如果fork成功，子进程中fork的返回值是0，父进程中fork的返回值是子进程的进程号，如果fork不成功，父进程会返回错误。

fork 出来的子进程和父进程是继承关系，继承了大部分内容，并不是全部继承。

上图中 fork + execve 启动进程的方式，在 fork 子进程后，执行系统调用 execve(path,argv,env) 加载二进制程序，则从父进程继承的资源将会被新的二进制程序给替换掉。

进程信号处理-SIGCHLD

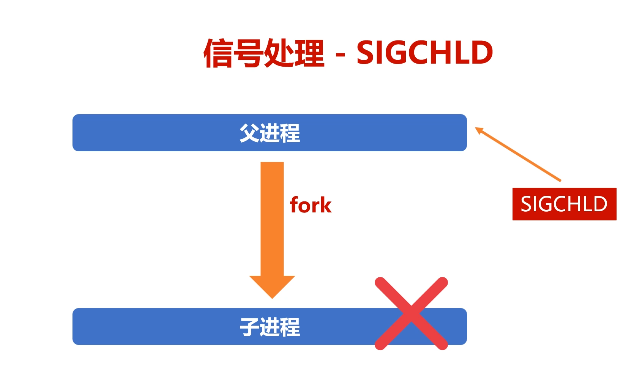

zygote-2

通常父进程 fork 出子进程后，如果子进程挂了，那么父进程将会受到 SIGCHLD 信号，比如 init 进程fork 出 zygote 进程，当 zygote 挂了，那么 init 进程会受到 SIGCHLD 信号，然后会重启 zygote 进程。

2.2、Zygote进程启动之后做了什么？

Zygote 进程启动之后，主要执行分为两个部分，主要分为native部分和 java 部分

2.2.1、native 部分

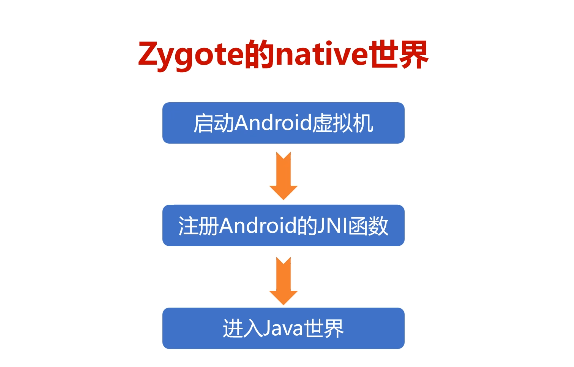

zygote-3

Zygote 进程启动后，在 native 部分执行主要有三件事，1、启动Android虚拟机；2、注册Android的 JNI 函数；3、进入Java世界。其目的就是为后面执行Java 做准备。

int main(int argc, char *argv[]){
    JavaVM *jvm;
    JNIEnv *env;
    // 创建 虚拟机
    JNI_CreateJavaVM(&jvm,(void **)&env, &vm_args);
    // 查找 ZygoteInit 的Java类
    jclass clazz = env->FindClass("ZygoteInit");
    // 查找类中 Main 静态函数
    jmethodID method = env->GetStaticMethodID(clazz,"Main","([Ljava/lang/String;])V");
    // 调用静态函数
    env->CallStaticVoidMethod(clazz,method,args);
    // 消耗虚拟机
    jvm->DestroyJavaVM();
}

2.2.2、Java 部分

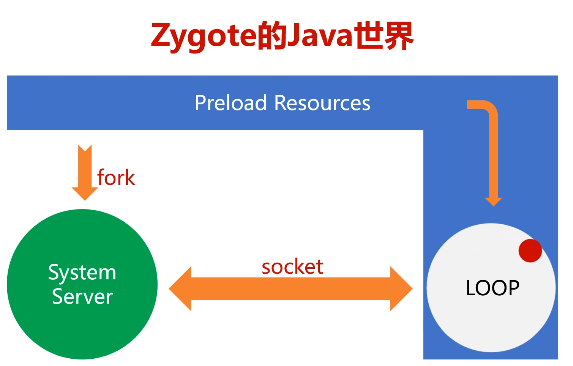

zygote-4

主要有三件事：

预加载资源，一些常用的类，主题相关资源、共享库，可以在子进程孵化时继承给他们。
fork SystemServer（单独一个子进程）
进入Loop 循环，等待 socket 消息，与 SystemServer 通讯。

下面关于 framework 中 ZygoteConnection.java 的部分关键代码：

boolean runOnce(){
    // 读取参数列表（是AMS 跨进程发过来的）
	String[] args = readArgumentList();
    // 启动子进程
	int pid = Zygote.forkAndSpecialize();
	if(pid == 0){
		// in child 子进程干活，执行java类的main函数，类来自于上边读取的参数列表，执行子进程其实就是 ActivityThread.main()
		handleChildProc(args,...);
		return true;
	}
}

三、要注意的细节

3.1、Zygote fork 要单线程

因为不管父进程有多少个线程，但子进程在创建时就只有一个线程，那对子进程来说，其他多的线程就不见了。这样都会导致其他问题，死锁，或者状态不一致。

所以在创建子进程时会停掉主线程之外其他线程，等创建完子进程后在把其他线程重启。

3.2、Zygote 的 IPC 没有采用 binder，而是使用本地 socekt

所有应用程序的binder 机制不是从 zygote 继承过来的，而是应用程序的进程启动之后自己启动的binder

四、问题思考

4.1、孵化应用进程这种事为什么不交给SystemServer来做，而专门设计一个Zygote?

我们知道，应用在启动的时候需要做很多准备工作，包括虚拟机，加载各类系统资源等等，这些都是非常耗时的，如果能在zygote里就给这些必要的初始化工作做好，子进程在fork 的时候就能直接共享，那么这样的话效率就会非常高。这个就是zygote 存在的价值，这一点 SystemServer 是替代不了的，主要是因为 SystemServer 里面跑了一堆系统服务，这些是不能继承到应用进程的。而且我们应用进程在启动的时候，内存空间处理必要的资源外，最后是干干净净的，不要继承一堆乱七八糟的东西。所以，不如给SystemServer 和应用进程里都要用到的资源抽出来单独放在一个进程里，也就是这 zygote 进程，然后 zygote 进程再分别孵化出SystemServer 进程和应用进程。孵化出来之后，SystemServer 进程和应用进程就可以各干各的事了。

4.2、Zygote的 IPC 通信机制为什么不采用binder?如果采用binder 的话会有什么问题么？

第一个原因，我们可以设想一下采用binder 调用的话该怎么做，首先 zygote 要启用 binder 机制，需要打开 binder 驱动，获得一个描述符，再通过 mmap 进行内存映射，还要注册binder 线程，这还不够，还要创建一个 binder 对象注册到 ServiceManager ，另外 AMS 要向 zygote 发起创建应用进程请求的话，要先从 ServiceManager 查询 zygote 的 binder 对象，然后再发起 binder 调用，这来来回回好几趟非常繁琐，相比之下，zygote 和SystemServer 进程本来就是父子关系，对于简单的消息通信，用管道或者 socket 非常方便省事。

第二个原因：如果 zygote 启用 binder 机制，在fork 出 SystemServer，那么SystemServer 就会继承了 zygote 的描述符已经映射的内存，这两个进程在 binder 驱动层就会共享一套数据结构，这显然不行的，所以还得先给原来的旧的描述符关掉，再重新启用一遍binder 机制，这个就是自找麻烦了。

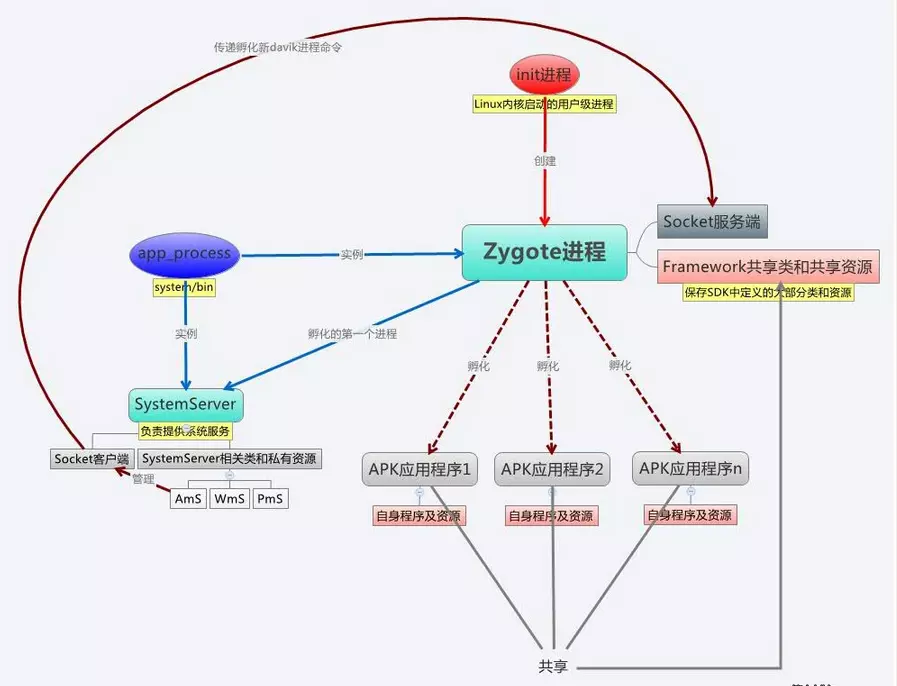

zygote-5
